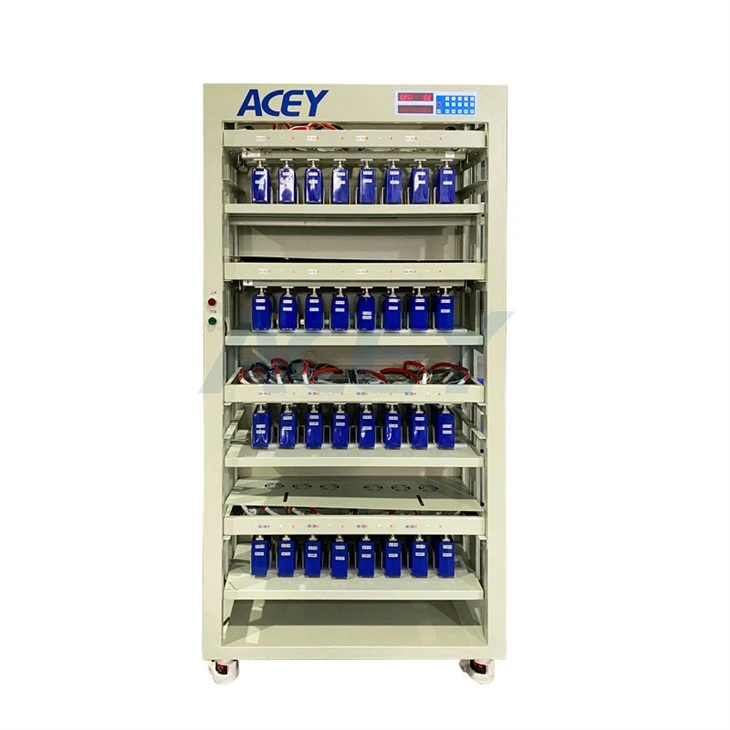

Оборудование для тестирования лития ионных аккумуляторов

Количество каналов оборудования

Вся машина имеет 16ч

Внешнее измерение

Длина 750* Ширина 1008* Высота 1700 мм

Case Color

Стандартный серый / черный (настраиваемый)

Тип зажима

Плоская зажимая головка (опционально с зажимом крокодила)

Зажимная форма

Зажим зонда силовой ячейки

Зажимое расстояние

Активная зажимная поддона

Режим управления каналом

Каждый канал может быть запущен, остановлен, приостановлен, продолжен и защищен независимо.

Каждый канал имеет независимое постоянное напряжение и ток. Схема управления оборудованием

Точность зарядного тока и тока разгрузки каждого канала может автоматически калибровать программным обеспечением.

Рабочий источник питания

Три фаза пять проволоков AC380V 土 10%, 50 Гц

Коэффициент мощности

Больше или равна 0. 99

Уровень искажения тока переменного тока

Меньше или равны 2%

эффективность всей машины

Заряжать больше или равен 75%

Эффективность преобразования сети фидеров

Больше или равно 70%

Работа за энергопотребление

Меньше или равен 29 кВт

Скорость отказов оборудования

<1%

Рабочая среда

Температура -10 ~ 40 градусов. Относительная влажность 80%

Нагреть режим рассеяния

Естественный ветер, вверх выхлоп

Диапазон измерения напряжения

DC 0 ~ 5V

Диапазон напряжения батареи

Заряд DC 0 ~ 4,5V; Разряд DC 4,5 ~ 2 В.

Постоянный диапазон напряжения

DC 2 ~ 4,5 В.

Точность напряжения

± (0. 05% Чтение + 0. 05% полное), соотношение разрешения 1 мВ

Стабильность напряжения

Меньше или равна (± 1 мВ)

Текущий диапазон

Заряд DC 200MA -200 a

Разряд DC 200MA -200 a

Тока точности

± (0. 05% Чтение + 0. 05% полное), соотношение разрешения 1 мВ

Текущая стабильность

Меньше или равна (± 1 мА)

Режим управления

Управление компьютером, может управлять всем шкафом с помощью функции сканирования

Режим связи

485S Связь порта (ставка порта 57600)/ TCP

Настройки процесса

До 32 шагов и 256 циклов могут быть установлены

Режим зарядки

Постоянный ток; постоянное давление; Постоянный ток и давление

Зарядка условия отсечения

Напряжение, ток, время, емкость, △ V

Режим разряда

Постоянный поток, постоянная мощность, постоянное сопротивление

Разряжение условий отсечения

Напряжение, время и емкость

Функция защиты

Перепродажи, невыполнение, перегрузки, подгрязнение, защита от надзора, защита от электроэнергии, восстановление точки перерыва данных.

Временные рамки

0 ~ 3000 мин / шаг в мин

Точность времени

Меньше или равна ± 0. 1%

Проверка проверки цикла

1s -60 s Необязательно

Сортировка батареи

Разделение в зависимости от емкости, времени, напряжения открытого круга, платформы разгрузки и т. Д.

Обработка данных

Может записать напряжение, ток, время, емкость и т. Д., Автоматически рассчитывать коэффициент зарядки постоянного тока, потери емкости, эффективность разряда, среднее напряжение, среднее напряжение, обеспечить кривую данных и циклов; может вывести текст, Excel, Word или Format File Format

Основная функция программного обеспечения

1. Программное обеспечение поддерживает различные соединения, такие как продолжение ручного паузы, продолжение отключения программного обеспечения, отключение электроэнергии, разъединение в связи с оборудованием, аномальное продолжение остановки;

2. Поддержка штрих-кода, сканирование одномерного кода, QR-код, сканирование прыжков канала, загрузка сканирования и другие методы сканирования;

3. Локальный тест подробный хранение данных может просмотреть текущие данные тестирования и исторические данные каждого канала в любое время, иметь данные и кривые, соответствующие двум способам, и поддержать отчет Excel в форме одного или партии, и может установить автоматический экспорт данных в соответствии с необходимостью.

4. Поддержка сортировки емкости и оценить сортировку батареи;

5. Поддержать квалифицированное решение после испытания и судить о результатах Pass / NG в соответствии с указанной емкостью цикла, напряжением, временем и другой информацией;

6. Поддержите различные шаги защиты и глобальное напряжение, ток, аномальная защита температуры и аномальная тревога, поддержка завышенных аккумуляторов, тест на защиту от перегрузки;

7. Поддержка канала параллель (в соответствии с оборудованием);

8. Преобразование поддержки подразделения;

9. Поддержка база данных Сервер Сервера Сервера или стыковки MES;

10. Программное обеспечение офлайн защита;
