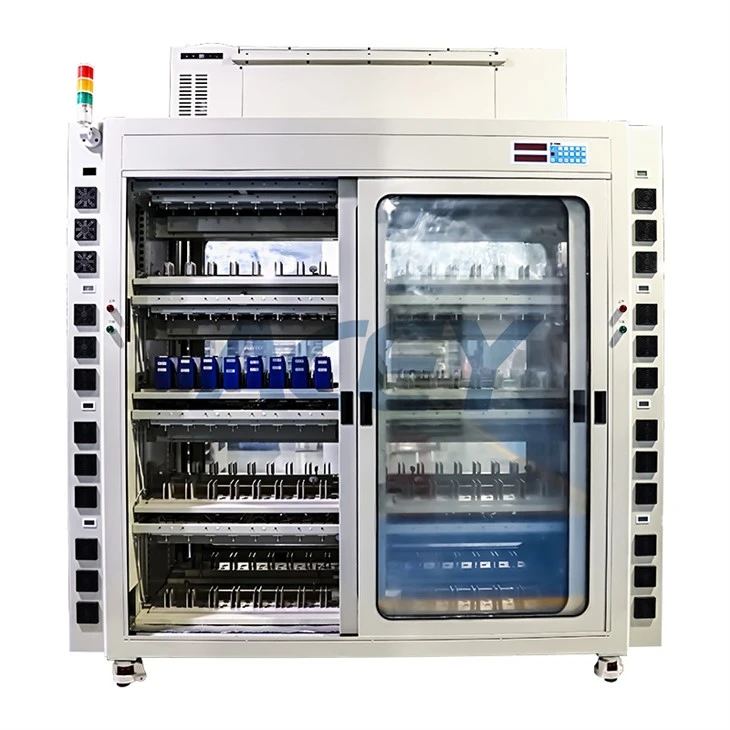

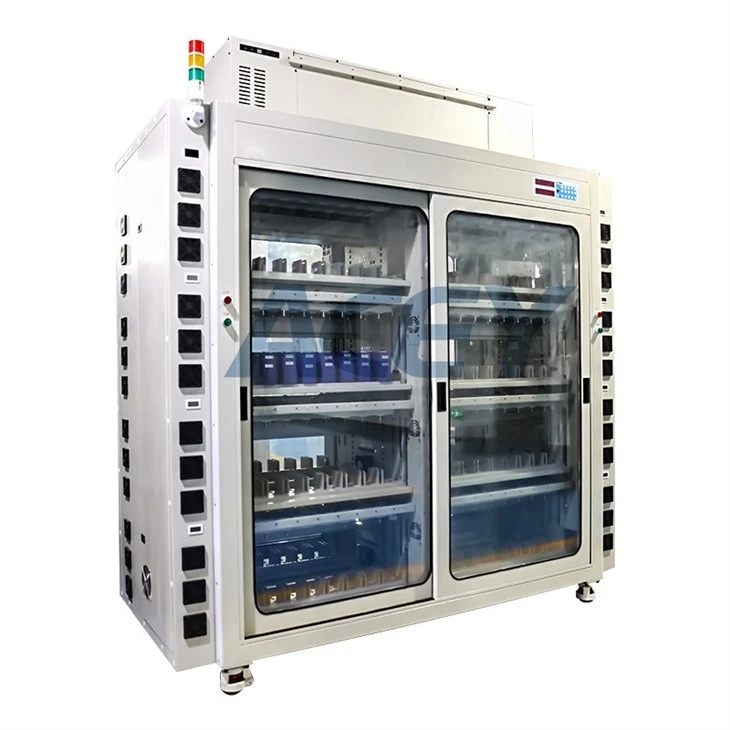

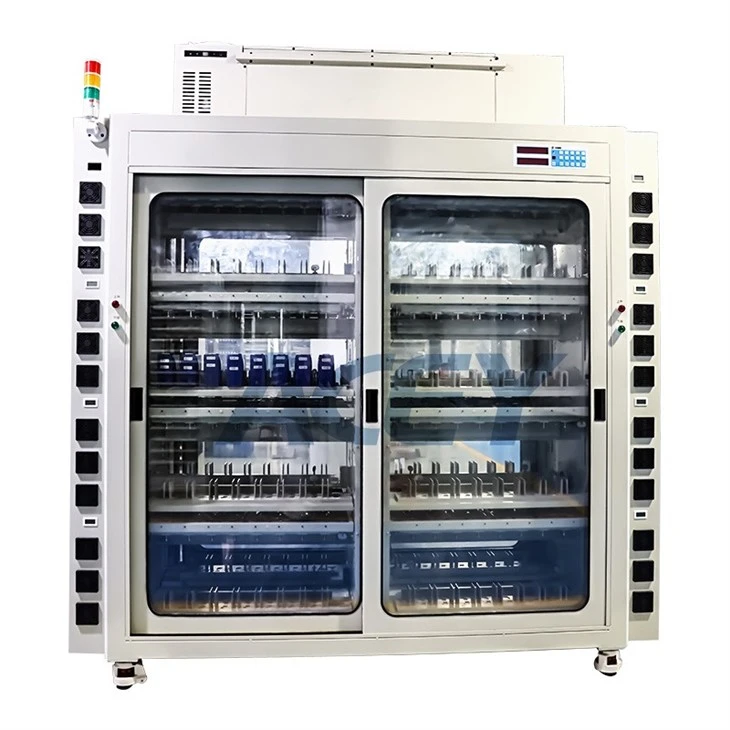

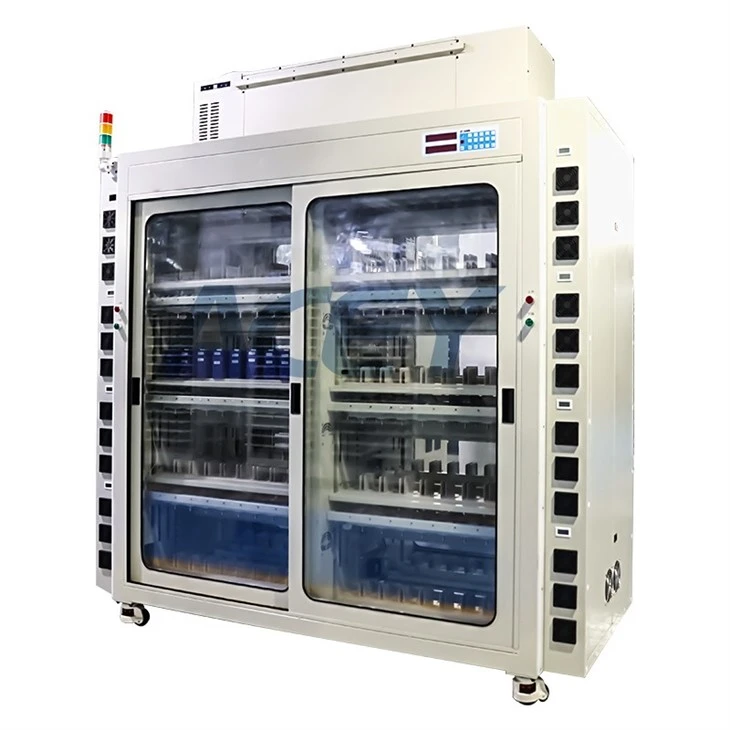

5V 30A 128CHS Термостатический призматический тестер ионной ячейки с контроллером температуры с контроллером температуры
Описание продукта
Acey-Bct 530-128 p -25 cТестер термостатического ионного батареи литий -ионной батареи используется для тестирования производительности аккумулятора и оценки емкости призматической батареи. Термостатическая структура типа коробки, температурная однородность внутри коробки 25 ± 2 градуса. Этот тестер литий-ячейки принимает энергетическую технологию для подачи энергии, выделяемой аккумулятором обратно в сетку Power, чтобы реализовать энергосберегающий, эффективный и надежный процесс испытаний.
Особенности продукта
- Термостатическая структура типа коробки, температурная однородность внутри коробки 25 ± 2 градуса.
- Интегрированный конструкция передней и задней коробки, до и после коробки для детали и термостата, боковая коробка для части питания, легкое обслуживание.
- Независимая коробка, каждая коробка 64 канала, разделенная на 4 слоя, каждый слой 16 ячейки, целый автомат 128 каналов.
- Независимый, независимый постоянный постоянный ток и постоянный источник напряжения, стабильный и бесок. Начните, остановитесь, паузу, продолжение, и могут быть реализованы функции защиты.
- Точность устройства 0. 05%, время записи данных 1 секунд/время, высокая стабильность.
- Четырехпроводной тестовый интерфейс обеспечивает высокую точность измерения.
- Модульная концепция дизайна, простая в обслуживании.
Структура оборудования
- Независимая плата процессора, плата клавиатуры, весь кабинет управления для отправки, поддерживая одну точку.
- Ccurrent и постоянный модуль управления напряжением.
- Двунаправленный модуль инвертора AC/DC.
- Моторизованный автоматический отверстие.
Основные технические параметры
| Количество каналов оборудования | Вся машина имеет 128chs |
| Внешнее измерение | L2054mm*w940mmh2298mm (с учетом фактического) |
| Case Color | Стандарт (настраиваемый) |
| Тип зажима | Плоская зажимая головка (опционально с зажимом крокодила) |
| Зажимной пружины | 81 мм |
| Поддержите спецификации батареи | Length70mm -210 mm; width 15-70 mm; высота 80mm -230 mm |
| Lug Center Distance 40-150 MM. | |
| Режим управления каналом | Каждый канал может быть запущен, остановлен, приостановлен, продолжен и защищен независимо. |
| Каждый канал имеет независимое постоянное напряжение и ток. Схема управления оборудованием | |
| Точность зарядного тока и тока разгрузки каждого канала может автоматически калибровать программным обеспечением. | |
| Рабочий источник питания | Три фаза пять проволоков AC380V 土 10%, 50 Гц |
| Коэффициент мощности | Больше или равного 0. 99, thdu меньше или равна 2% |
| Уровень искажения тока переменного тока | Меньше или равны 2% |
| эффективность всей машины | Заряжать больше или равен 80%, разряжать больше или равен 70% |
| Работа за энергопотребление | Меньше или равен 23 кВт |
| Скорость отказов оборудования | <1% |
| Рабочая среда | Температура -10 ~ 40 градусов. Относительная влажность 80% |
| Постоянная температурная функция | Внутри коробки 25 ± 2 градуса |
| Функция контроля температуры | Температура достигает заданного значения перед запуском процесса работы. |
| Функция защиты компонентов питания | 1. Защита от переплаты на напряжение сетки |
| 2. Защита от частоты сетки. | |
| Нагреть режим рассеяния | Естественный ветер, вверх выхлоп |
| Диапазон измерения напряжения | DC 0 ~ 5V |
| Диапазон напряжения батареи | Заряд DC 0 ~ 4,5V; Разряд DC 4,5 ~ 2 В. |
| Постоянный диапазон напряжения | DC 2 ~ 4,5 В. |
| Точность напряжения | ± (0. 05% Чтение + 0. 05% полное), соотношение разрешения 1 мВ |
| Разрешение управления напряжением | 0. 1MV |
| Разрешение отбора проб | 0. 1MV |
| Стабильность напряжения | Меньше или равна (± 1 мА) |
| Текущий диапазон | Заряд DC300MA -30 a; Разряд DC 300MA -50 a |
| Тока точности | ± (0. 05% Чтение + 0. 05% полное), соотношение разрешения 1 мВ |
| Текущее разрешение управления | 0. 1ma |
| Текущее разрешение отбора проб | 0. 1ma |
| Время повышения тока (нагрузка на 90%) | Меньше или равен 50 мс |
| Время запуска канала (нагрузка на 90%) | Меньше или равен 50 мс |
| Текущая стабильность | Меньше или равна (± 1 мА) |
| Режим управления | Управление компьютером, может управлять всем шкафом с помощью функции сканирования |
| Режим связи | 485S Связь порта (ставка порта 57600)/ TCP |
| Настройки процесса | До 32 шагов и 256 циклов могут быть установлены |
| Режим зарядки | Постоянный ток; постоянное давление; Постоянный ток и давление |
| Зарядка условия отсечения | Напряжение, ток, время, емкость |
| Режим разряда | Постоянный поток, постоянная мощность, постоянное сопротивление |
| Разряжение условий отсечения | Напряжение, время и емкость |
| Функция защиты | Перепродажи, невыполнение, перегрузки, подгрязнение, защита от надзора, защита от электроэнергии, восстановление точки перерыва данных. |
| Временные рамки | 0 ~ 3000 мин / шаг в мин |
| Точность времени | Меньше или равна ± 0. 1% |
| Проверка проверки цикла | 1s -60 s Необязательно |
| Сортировка батареи | Разделение в зависимости от емкости, времени, напряжения открытого круга, платформы разгрузки и т. Д. |
| Обработка данных | Может записать напряжение, ток, время, емкость и т. Д., Автоматически рассчитывать коэффициент зарядки постоянного тока, потери емкости, эффективность разряда, среднее напряжение, среднее напряжение, обеспечить кривую данных и циклов; может вывести текст, Excel, Word или Format File Format |
