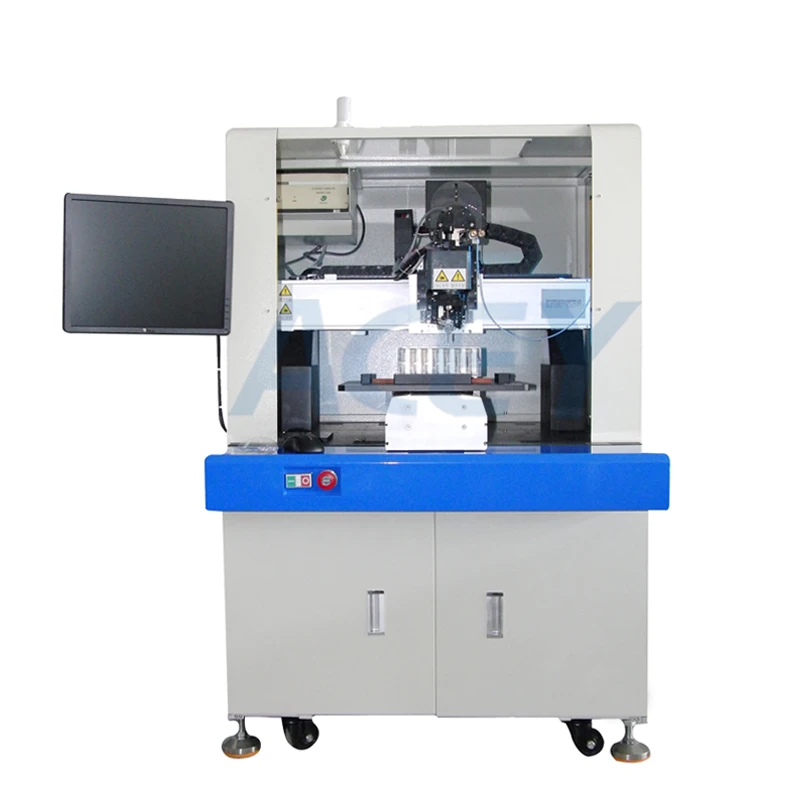

Автоматическая ультразвуковая машина для склеивания алюминиевой проволоки

Являясь первым отечественным автоматическим ультразвуковым сварочным аппаратом для сварки тяжелой алюминиевой проволоки, использующим конструкцию вращающейся сварочной головки, ACEY-3753A оснащен цифровой ультразвуковой системой с автоматическим отслеживанием частоты, регулировкой давления с цифровым управлением, устройством распознавания изображений верхнего-уровня и полностью замкнутой схемой управления движением. Компания открывает новые горизонты, реализуя полную автоматизацию машин для склеивания тяжелой алюминиевой проволоки, произведенных в Китае.

• ACEY-3753A в основном предназначен для сварки батарей Tesla 18650, литиевых батарей 26800, призматических батарей и других аналогичных изделий.
• Благодаря новейшим-технологиям распознавания изображений и автоматического позиционирования этот аппарат обеспечивает точное и автоматическое выравнивание сварных соединений. Благодаря высокопроизводительной-цифровой ультразвуковой системе он обеспечивает стабильное и надежное качество паяных соединений. Между тем, ультразвуковой модуль автоматического-отслеживания частоты и усовершенствованная конструкция сварочной головки способствуют дальнейшей оптимизации результатов сварки. Его эксклюзивная цифровая система контроля давления поддерживает постоянное выходное давление, гарантируя тем самым однородное качество паяных соединений на протяжении всего производственного процесса.
• Ключевые особенности аппарата включают в себя высокоточную-механическую трансмиссию, надежный промышленный компьютер и независимо разработанное программное обеспечение-, которые слаженно взаимодействуют друг с другом для достижения исключительной точности положения сварки. Он также оснащен функциями обнаружения нескольких неисправностей и автоматического отключения для устранения таких ситуаций, как сбои сварки и ненормальная подача проволоки. Эти защитные меры не только значительно снижают количество дефектов и увеличивают производственную мощность, но также повышают удобство работы и-удобство использования машины.
• Благодаря интерфейсу управления на английском языке, управляемому компьютером,-новые операторы могут получить независимые эксплуатационные навыки всего за один день обучения и полностью овладеть навыками в течение месяца. Более того, один оператор может контролировать несколько машин одновременно, что приводит к значительному повышению общей эффективности работы.

1. Рабочий процесс станка следующий: ручная загрузка на переднюю-конечную станцию ​​→ автоматическая идентификация и позиционирование → автоматическое склеивание → ручная выгрузка (при этом заготовки поступают на заднюю-конечную станцию).
2. Данная сборочная машина предназначена исключительно для производства склеивания аккумуляторных изделий по указанию заказчика и не является оборудованием универсального-типа. В случае необходимости адаптации ее для других изделий перед вводом ее в эксплуатацию необходимо внести изменения с учетом реальных обстоятельств.
3. Машина в основном состоит из рамы, узла подачи XYZC, механизма автоматической подачи, механизма подачи проволоки, узла позиционирования и прижима зажимного приспособления, механизма сварочной головки и консоли управления. Модуль XYZC оснащен прецизионным шарико-винтовым приводом, обеспечивающим точность повторного позиционирования на расстоянии менее ± 0,02 мм и точность позиционирования угла ± 1 градус.
4. В системе управления используется конфигурация промышленного компьютера + карты управления движением для управления серводвигателями. Оборудование отличается простотой эксплуатации и обслуживания, имеет-дружественный интерфейс управления и цифровую настройку параметров, что обеспечивает повышенную гибкость.
5. Оснащенный быстрыми зажимами для зажима заготовок и функцией запуска одной-кнопкой, он позволяет персоналу легко и безопасно загружать и выгружать материалы. Поддерживая лево-входную и правую-онлайн-много-гусеничную трансмиссию, машину можно напрямую интегрировать в производственную линию для бесперебойной работы.

1. Электропитание: 220В~10%, 50Гц, надежное заземление, максимальная мощность потребления около 1200Вт.
2. Мощность ультразвука: 0–30 Вт, автоматическое переключение между первой и второй сваркой.
3. Ось X-использует импортные детали-повторяющаяся точность позиционирования может достигать ±0,02 мм, оси Y и Z-используют прецизионную шарико-винтовую передачу
4. Диаметр свариваемой алюминиевой проволоки: 125 ~ 500 мкм (5 ~ 20 мил)
5. Рабочая область: Максимум по оси XY: 400 × 400 (может быть настроена в соответствии с требованиями заказчика)
6. Ось Z: макс. 100 мм. Ось C: плюс или минус 180 градусов
7. Время ультразвука: 10–500 мс, много-канальный
8. Сварочное давление: 50–1200 г, много-канальный.
9. Угол сварки: ±90 градусов
10. Система зрения: увеличение микроскопа PR составляет 0,5 раза.
11. Лампа освещения PR: белый свет, регулируемая яркость.
12. Габаритные размеры: около 1500*2200*1650 мм (Д*Ш*В)
13. Вес: около 800 кг
